Малыш
Ламповые усилители с характером
Спецификации
| Параметр | Значение |
|---|---|
| Тип схемы | Двухтактный Push-Pull, триодный класс A1 |
| Выходные лампы | Г-807 (4 шт.: по 2 на канал) |
| Драйвер/Фазоинвертор | 6Н23П-ЕВ (2 шт.) |
| Целевая мощность | Около 2×5 Вт |
| Нагрузка ТВЗ | Расчётно 7,5–8 кОм Raa; уточнить измерением |
| Частотный диапазон | Будет определён после измерения ТВЗ и прототипа |
| КНИ | Будет измерен на 1 Вт и при номинальной мощности |
| Входы | RCA (стерео) |
| Регулятор громкости | ALPS (моторизованный) |
Архитектура сигнала
Вход RCA → Регулятор ALPS → 6Н23П-ЕВ (драйвер) →
Фазоинвертор → Г-807 (выходной каскад) → ТВЗ → Акустика
Каскады
- Входной каскад — моторизованный потенциометр ALPS
- Драйвер — 6Н23П-ЕВ, усиление напряжения
- Фазоинвертор — схема с раздельной нагрузкой
- Выходной каскад — две триодно включённые Г-807 в Push-Pull A1
- Трансформаторы — ТВЗ на ОСМ-сердечниках
Расчётный режим
| Параметр | Предварительное значение |
|---|---|
| Анодное напряжение | 280–300 В |
| Ток покоя | 40–45 мА на Г-807 |
| Класс | A1, без тока управляющей сетки |
| Общая ООС | Первый прототип — без ООС; заложить место под переключаемые 3–6 дБ |
Точная рабочая точка будет выбрана по нагрузочной прямой после измерения фактического Raa и индуктивности ТВЗ.
Поддерживаемые лампы
Благодаря универсальной платформе и Tube контроллеру, Малыш способен работать с широким рядом выходных радиоламп:

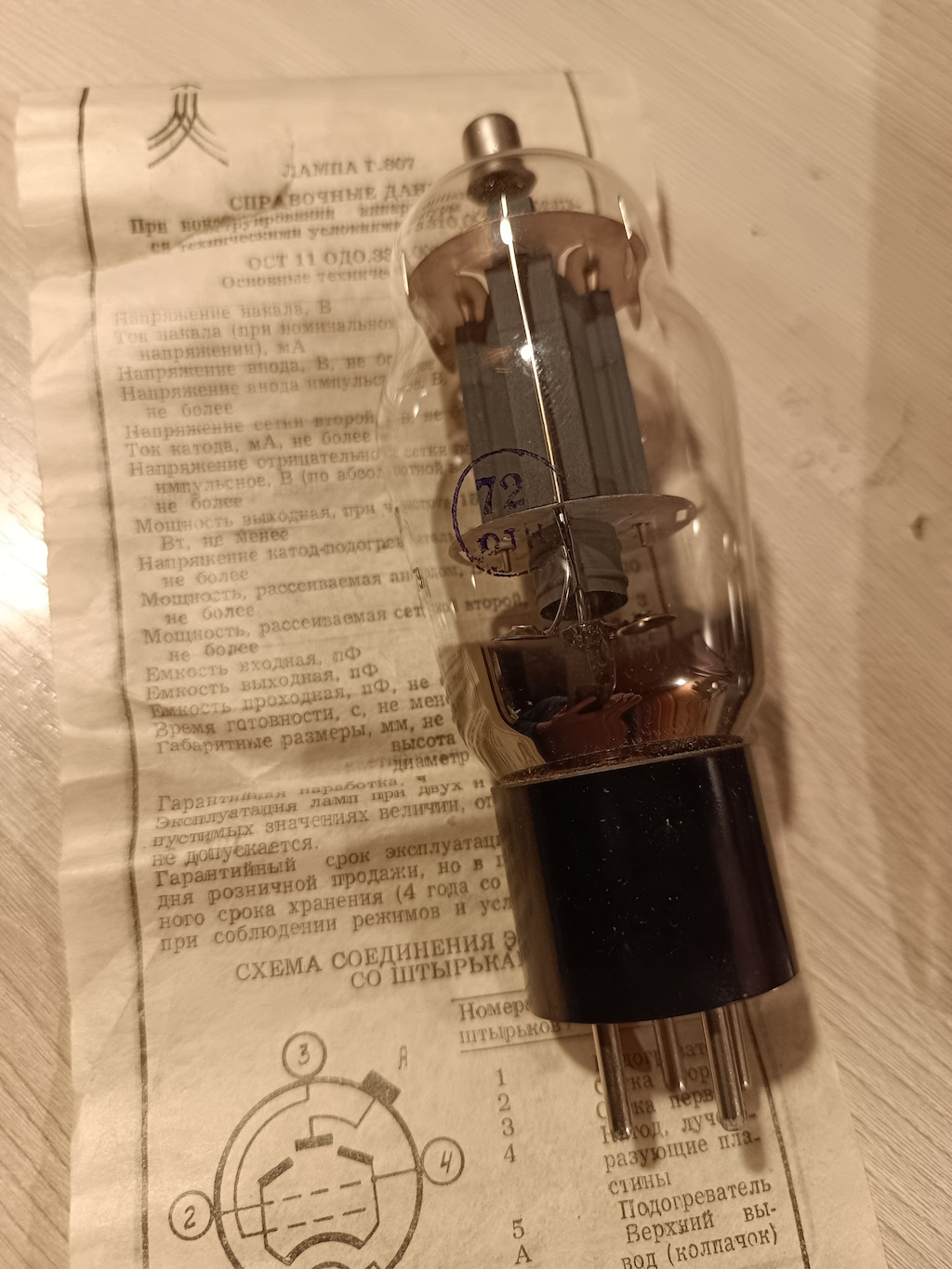

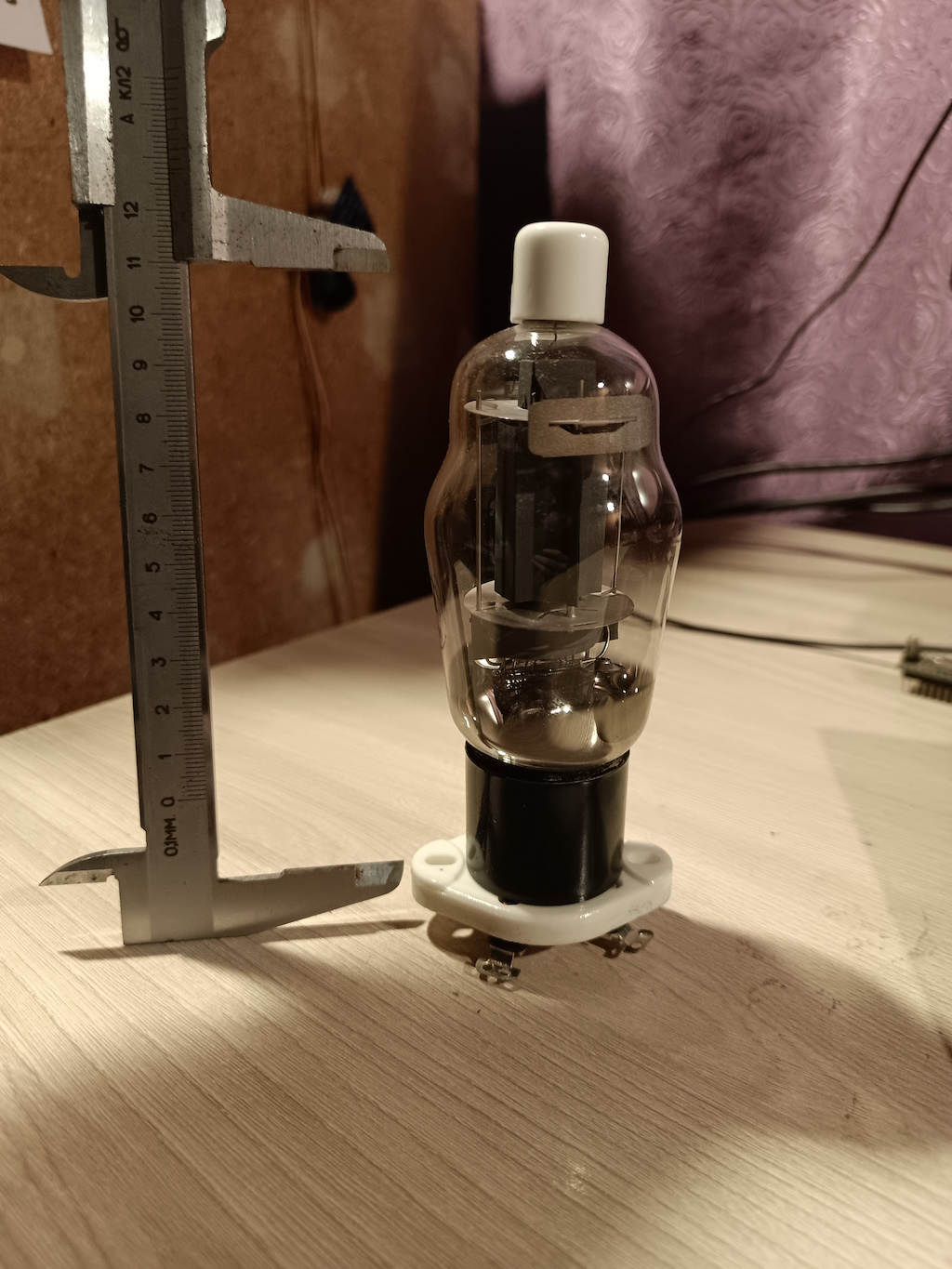

Г-807 — фирменная лампа Малыша
| Лампа | Аналог | Характер звука |
|---|---|---|
| Г-807 | — | Харизма и мощь, фирменный звук Малыша |
| 6П3С | 6L6 | Классика, тёплый бас |
| EL34 | — | Британский рок, агрессивная середина |
| 6П36С | — | Низкое сопротивление, контроль баса |
| 6П44С | — | Детальные высокие, быстрый отклик |
| ГУ-50 | — | Танковый звук, максимальная мощность |
Измерения и калибровка
ВАХ-метр
Встроенная система автоматически снимает характеристики ламп:
- Ia (ток анода) — в зависимости от напряжения
- Vg (напряжение сетки) — кривые смещения
- Эмиссия — остаточный ресурс катода
Auto-Bias
Tube контроллер удерживает ток покоя с точностью до 0,1 мА:
- Автоматическая подстройка при прогреве
- Компенсация старения ламп
- Уведомления о деградации
Подключение
[Источник] → RCA → [Малыш] → Акустика
↓
USB/Ethernet → ПК (Lisp-агент)
Интерфейсы
| Порт | Назначение |
|---|---|
| RCA | Стерео вход (линейный уровень) |
| USB | Отладка, прошивка, снятие ВАХ |
| Ethernet (серия) | Сеть, удалённый мониторинг |
