铁件 (Iron)

变压器和扼流圈

模拟路径的心脏

---

输出变压器 (TVZ)

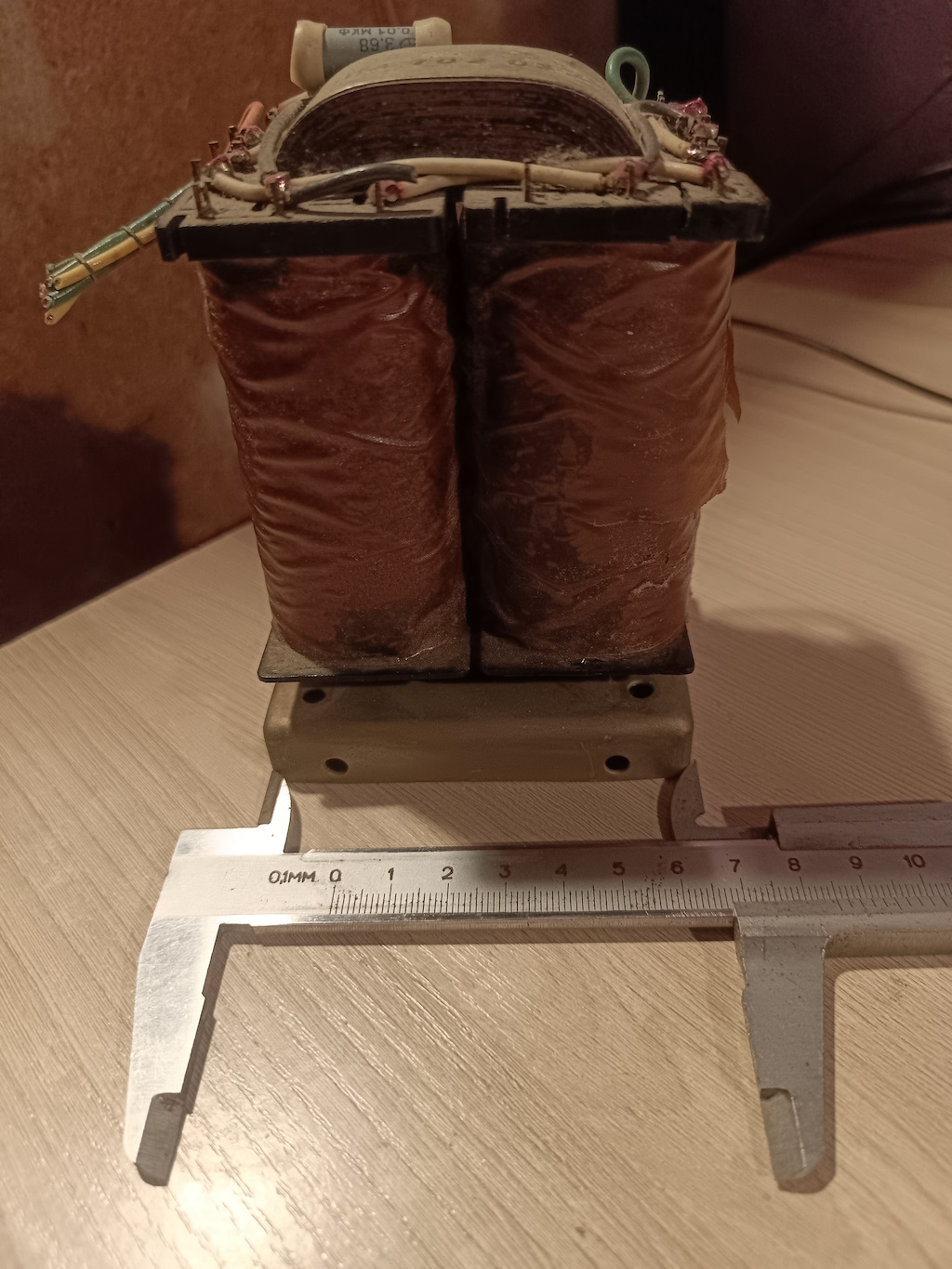

原型：PL 16×36

参数	值
铁芯	PL 16×36 (带状坡莫合金)
绕制	手工绕制，3P+2S (分段)
初级	5000 匝，0.25 mm 线
次级	4/8 欧姆负载
电感	~80 H (100 Hz 时)
安装	穿机箱

量产：OSM-0.063 (工厂制造)

参数	值
铁芯	ШЛ 20×25 (OSM-0.063)
钢截面积	5.0 cm² (有效 ~4.5 cm²)
初级绕组 (I)	3600 匝 (线径 0.18–0.2 mm)
次级绕组 (II)	118 匝 (8 欧姆，线径 0.5 mm 双股)
分段	3P + 2S (P-S-P-S-P)
Raa (反射阻抗)	~7.5 kOhm
低频 (fL)	~25 Hz (-1 dB)
生产	工厂绕制，质量控制

---

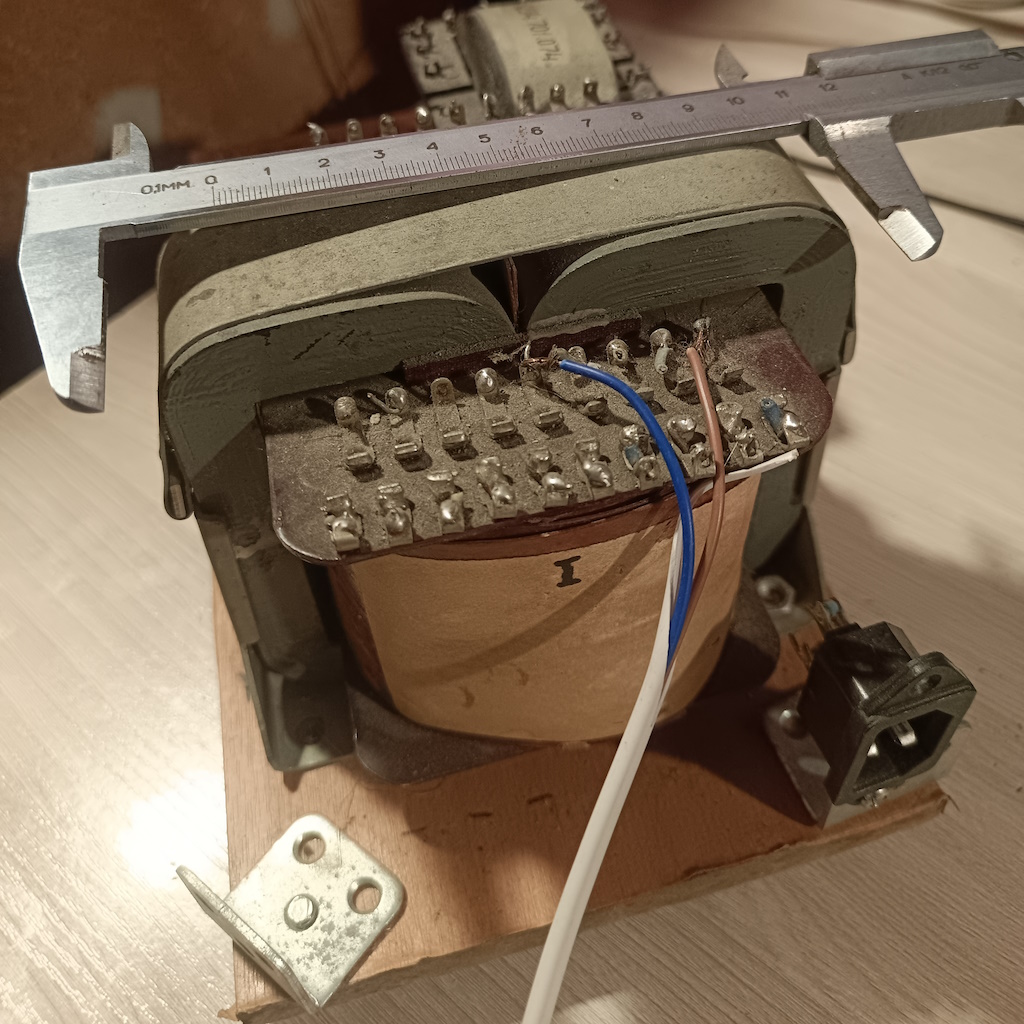

电源变压器 (TS)

OSM-0.16 (工厂制造)

参数	值
铁芯	ШЛ 32×40 (OSM-0.16)
额定功率	160 W (×2 余量)
阳极绕组	2 × 260V (0.25A) — 用于"双单声道"
灯丝绕组 1	6.3V (4A) — 输出管 + 驱动
偏置绕组	50V (0.1A) — 用于固定偏置和特性曲线仪
服务绕组	12V (1A) — 用于 Arduino Nano、继电器和电机
生产	工厂制造

---

滤波扼流圈

OSM-0.036 (2 件)

参数	值
磁芯	ШЛ 16×25 (OSM-0.036)
铁截面积	~4.0 cm²
电感 (L)	5.0 — 8.0 H (负载下)
最大电流 (Imax)	0.2 A (200 mA) — G-807 余量
电阻 (R)	~120–150 Ohm
导线 (铜)	0.22 — 0.25 mm (PETV-2)
匝数	3500 (填满窗口)
非磁间隙	0.1 mm (一层办公纸)
生产	工厂制造

---

绕制数据 (DIY 参考)

TVZ on OSM-0.063

初级绕组:
  - 线：PETV-2 0.18–0.2 mm
  - 匝数：3600
  - 分段：3P+2S (P-S-P-S-P)
  - 电阻：~150 欧姆

次级绕组:
  - 线：PETV-2 0.5 mm (2 股)
  - 匝数：118 (8 欧姆)
  - 分段：2 并联

绝缘:
  - 段间：漆布 0.1 mm
  - 绕组间：3 层纸
  - 浸渍：石蜡 + 蜂蜡

TS on OSM-0.16

阳极绕组:
  - 线：PETV-2 0.25 mm
  - 匝数：2 × 1100 (260V)
  - 电流：0.25A

灯丝绕组:
  - 线：PETV-2 0.8 mm
  - 匝数：24 (6.3V)
  - 电流：4A

偏置绕组:
  - 线：PETV-2 0.15 mm
  - 匝数：200 (50V)
  - 电流：0.1A

服务绕组:
  - 线：PETV-2 0.4 mm
  - 匝数：48 (12V)
  - 电流：1A

扼流圈 on OSM-0.036

绕组:
  - 线：PETV-2 0.22–0.25 mm
  - 匝数：3500
  - 间隙：0.1 mm (办公纸)
  - 电感：5–8 H (200 mA 时)

---

材料

铁芯

类型	材料	磁导率
OSM-0.036	钢 E310	μ ~ 2000
OSM-0.063	钢 E310	μ ~ 2000
OSM-0.16	钢 E310	μ ~ 2000

导线

• PETV-2 — 聚酰亚胺漆，耐热等级 F (155°C)
• 铜 — 无氧，99.99%

绝缘

• 漆布 — 0.1 mm，F 级
• 纸 — 电容级，0.02 mm
• 浸渍 — 石蜡 + 蜂蜡 (1:1)

---

测量

TVZ 频率响应 (OSM-0.063)

25 Hz  : -1 dB
100 Hz : 0 dB (参考)
1 kHz  : 0 dB
10 kHz : -0.5 dB
40 kHz : -1 dB

相位响应

20 Hz  : +5°
1 kHz  : 0°
20 kHz : -3°

---

套件内容

工厂组件：变压器 (TVZ OSM-0.063, TS OSM-0.16)、扼流圈 (OSM-0.036)、外壳、预焊接电路板。

面向爱好者：我们发布规格供爱好者在家自制变压器和扼流圈。

---
