Малыш 放大器
Малыш
有个性的电子管放大器
规格
| 参数 | 值 |
|---|---|
| 电路类型 | 推挽式 A/AB 类 |
| 输出管 | G-807 (2 件) |
| 驱动/倒相 | 6N23P-EV (2 件) |
| 功率 | 2×15W (4-8 欧姆负载) |
| 频率范围 | 15 Hz – 40 kHz (±1 dB) |
| 总谐波失真 | < 1% (额定功率下) |
| 输入 | RCA (立体声) |
| 音量控制 | ALPS (电动) |
信号架构
RCA 输入 → ALPS 电位器 → 6N23P-EV (驱动) →
倒相器 → G-807 (输出级) → TVZ → 扬声器
级
- 输入级 — 电动 ALPS 电位器
- 驱动级 — 6N23P-EV，电压增益
- 倒相器 — 分离负载电路
- 输出级 — G-807 推挽配置
- 变压器 — OSM 铁芯 TVZ
工作模式
| 模式 | 静态电流 | 类别 | 声音 |
|---|---|---|---|
| A | 60 mA | 纯 A 类 | 柔和，细腻 |
| AB | 45 mA | AB 类 | 动态，强劲 |
模式通过 tube 控制器选择或在电源中固定设置。
支持的电子管
得益于通用平台和 Tube 控制器，Малыш 能够与多种输出电子管配合工作：

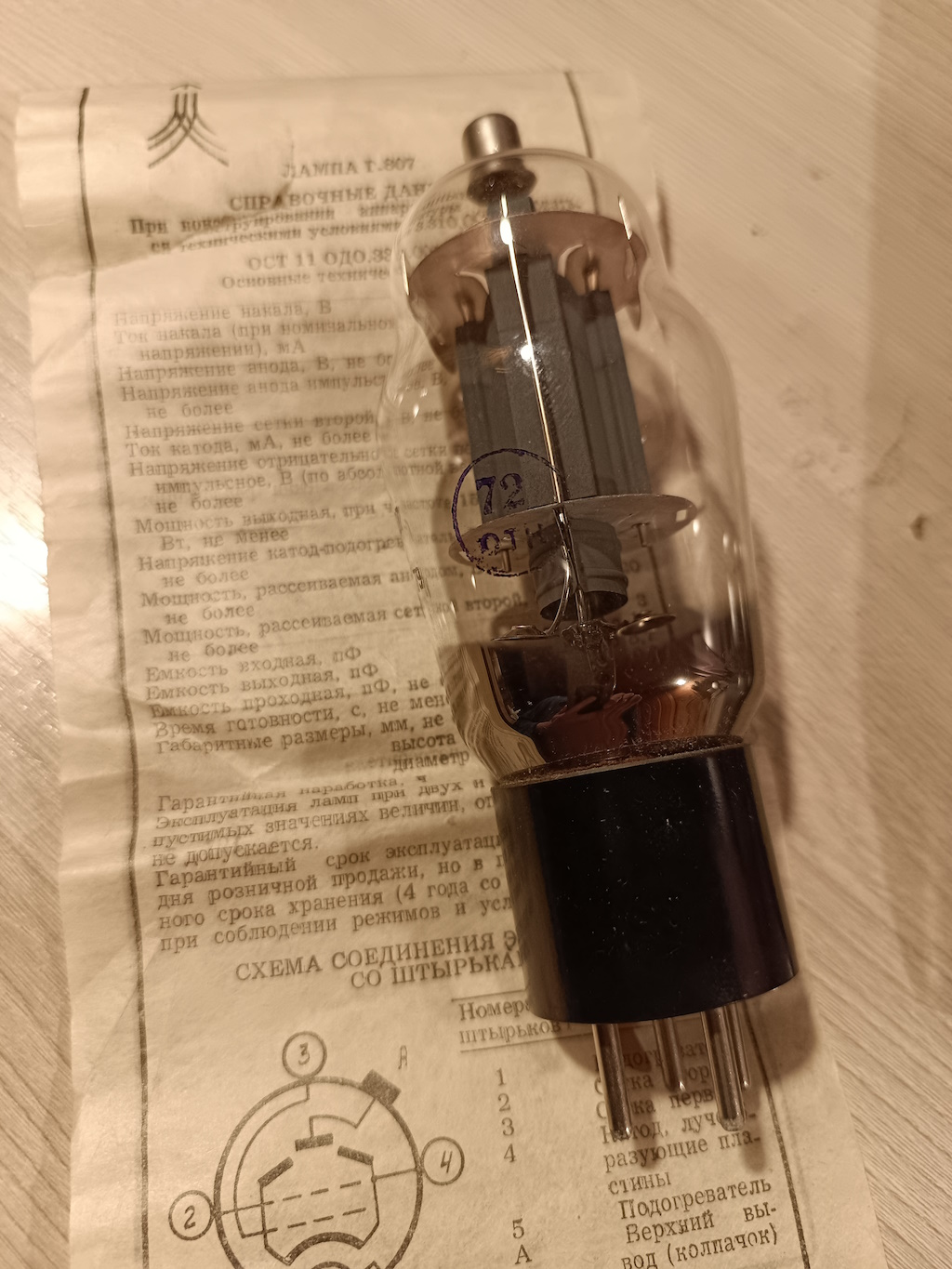

G-807 — Малыш 签名电子管
| 电子管 | 等效 | 声音特征 |
|---|---|---|
| G-807 | — | 魅力和力量，Mалыш 标志性声音 |
| 6P3S | 6L6 | 经典，温暖低音 |
| EL34 | — | 英伦摇滚，激进中频 |
| 6P36S | — | 低阻抗，低音控制 |
| 6P44S | — | 细腻高音，快速响应 |
| GU-50 | — | 坦克之声，最大功率 |
测量和校准
特性曲线仪
内置系统自动记录电子管特性：
- Ia (阳极电流) — 随电压变化
- Vg (栅极电压) — 偏置曲线
- 发射 — 阴极剩余寿命
Auto-Bias
Tube 控制器以 0.1 mA 精度保持静态电流：
- 预热期间自动调整
- 补偿电子管老化
- 退化通知
连接
[音源] → RCA → [Малыш] → 扬声器
↓
USB/以太网 → PC (Lisp 代理)
接口
| 端口 | 用途 |
|---|---|
| RCA | 立体声输入 (线路电平) |
| USB | 调试，固件，特性曲线 |
| 以太网 (量产) | 网络，远程监控 |
